Өнім — құбыр тораптары

Лазерлік кесілімді коллекторлар мен құбыр тораптары

Коллекторлар, тарақтар, тарату және жинақтау құбырлары, құбыр тақталары мен жылу алмастырғыштар. Ершік кесілімдер мен тесіктерді құбыр лазерімен кесеміз — келте құбыр құбырға келтірусіз отырады, жік бүкіл партияда біркелкі және қайталанатын болады.

Бағаны есептеу Қоңырауға тапсырыс

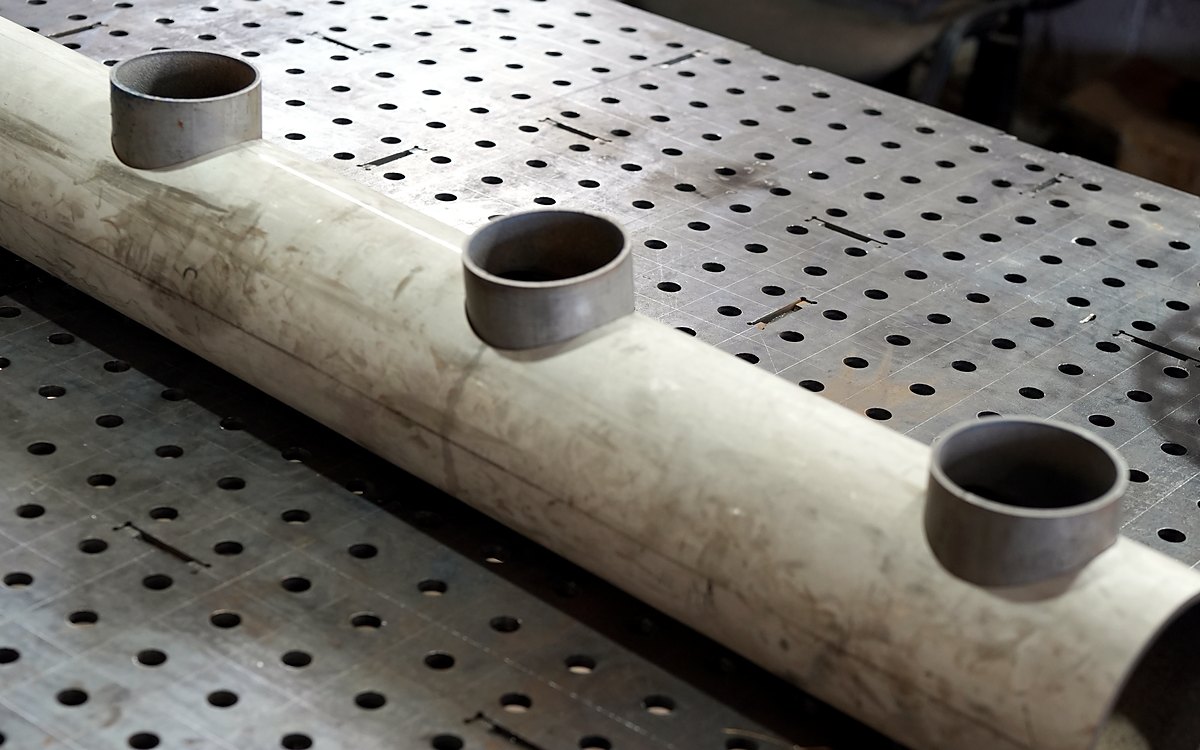

KZTM цехындағы дәнекерлеу 3D-үстелінде ершік келте құбырлы құбыр коллекторы
Ø20–350 мм
Құбыр лазеріндегі құбыр диаметрі
30 мм
Лазерлік кесудегі құбыр қабырғасы
6000 мм
Бір орнатуда құбыр ұзындығы
±0,05 мм
Кесілім дәлдігі
01

Не дайындаймыз

Тапсырыс беруші сызбасы немесе біздің эскиз бойынша. Материал — көміртекті және аз легирленген болат; тот баспайтын — келісім бойынша.
01

Ершік кесілімді коллекторлар

90° және көлбеу бұрышты келте құбырлары бар Ø57–350 мм құбыр. Кесілімдер мен тесіктер — лазермен, дәнекерлеу 3D-үстелде.

02

Тарақтар мен тарату тораптары

Қазандықтардың, ЖЖП-ның, салқындату жүйелерінің беру және кері коллекторлары. Фланецті немесе дәнекерлеуге.

03

Құбыр тақталары

Жылу алмастырғыштар, бойлерлер мен ауа жылытқыштар үшін. 40 мм-ге дейін табақты лазерлік кесу, Ø50 мм-ге дейін бұрғылау.

04

Жылу алмастырғыштар мен иірімдер

Массасы 2 т-ға дейінгі қаптама-құбырлы және секциялы аппараттар, құбырдан иірімдер.

05

Фланецті келте құбырлар мен өтпелер

Фланецті келте құбырлар, өтпелер, бұрылыстар, үштіктер сіздің тесік қадамыңызбен.

06

Құбыр фермалары мен қаңқалар

Профильді және дөңгелек құбырдан кеңістіктік құрылымдар: бұрышты кесілімдер, саңылаусыз түйіспелер.

07

Құбыр тіректері мен аспалары

Қамыттар, сырғымалы және қозғалмайтын тіректер, серия немесе сызба бойынша кронштейндер.

08

Дәнекерлеу цехтарына дайындамалар

Дайын кесілімдері, тесіктері мен фаскалары бар құбыр — сіздің алаңыңызда жинауға.

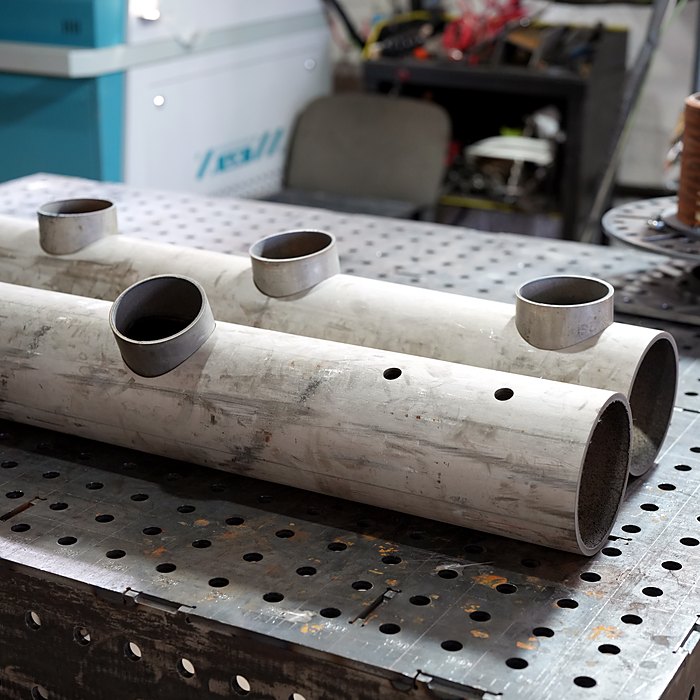

Ершік келте құбырлы екі коллектор, ірі план
Коллекторлар · кесілімді келте құбырлы құбыр

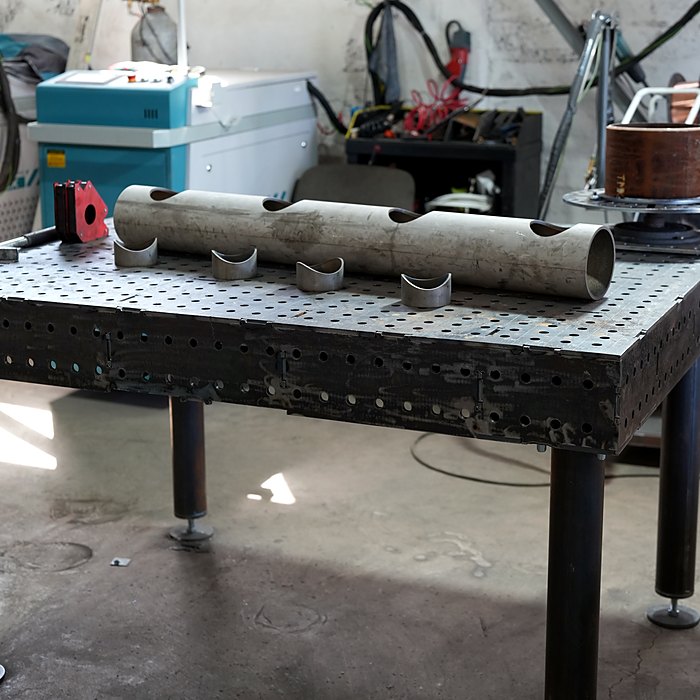

Дәнекерлеу 3D-үстеліндегі лазерлік ершік тесіктері бар құбыр
Құбыр лазерінен кейінгі құбыр · кесілім тесіктері

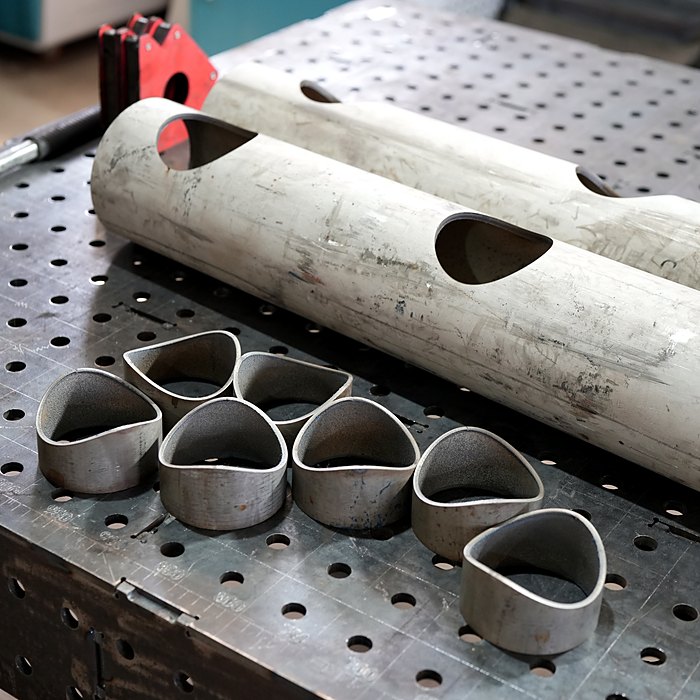

Құбыр лазерімен кесілген ершік келте құбырлар, коллектор құбырының жанында
Ершік келте құбырлар · келтірусіз кесу

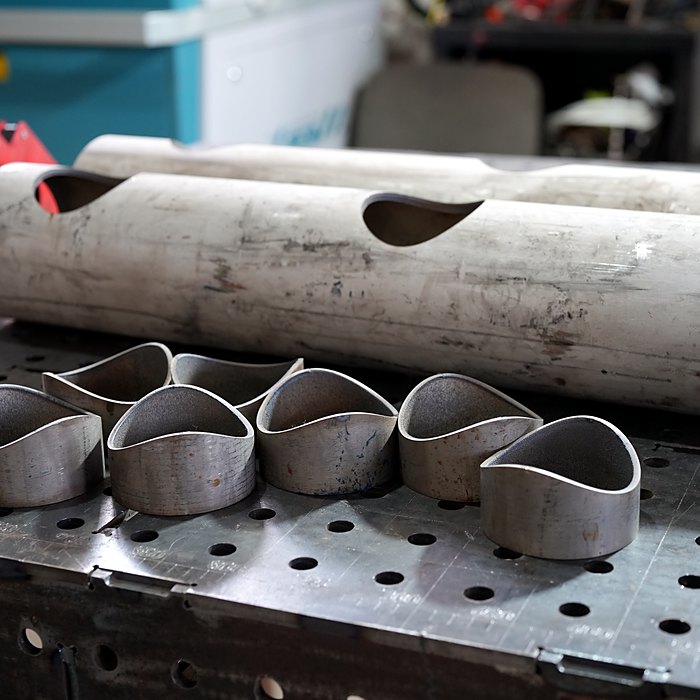

Тесіктері бар құбырдың алдындағы ершік келте құбырлар қатары
Жинауға арналған жиынтық · келте құбырлар мен құбыр
02

Дайындау параметрлері

Біздің парк бойынша шектер. Егер тапсырма олардан асып кетсе, бірден айтамыз және шешім ұсынамыз.
Лазердегі құбырØ20–350 мм, қабырға 30 мм-ге дейін, ұзындығы 6000 мм-ге дейін, дөңгелек және профильді
Кесілімдер90° және бұрышты ершік кесілімдер, кез келген пішінді тесіктер, дәнекерлеуге фаска
Үлкен диаметрлі құбырлартаспалы арада Ø430 мм-ге дейін кесу, тесіктер — плазма, Ø50 мм-ге дейін бұрғылау
Дәнекерлеу3D-құрастыру үстелінде MIG/MAG, жұқа қабырғалы тораптар үшін лазерлік, MMA
Құбыр тақталары40 мм-ге дейін табақты лазерлік кесу, тесік қадамы сызба бойынша
Жабынгрунт-эмаль, коррозияға қарсы бояу (ұнтақты жоқ)
Құжаттарбұйым паспорты, металл сертификаттары, ТББ актісі; гидросынақ — тапсырыс беруші талабы бойынша
03

Қалай тапсырыс беру керек

Есеп тегін, коммерциялық ұсыныс — жұмыс күндері 24 сағаттан бастап.
01

Сызба немесе схема жіберіңіз

Құбыр мен келте құбырлардың диаметрлері, бұрыштар, кесілімдер арасындағы қашықтық, жұмыс қысымы мен орта. Сызба болмаса — инженер эскиз дайындайды.

02

24 сағатта есеп

Бағасы мен мерзімі көрсетілген коммерциялық ұсыныс. Партиялар үшін — кесуді ескере отырып, дана бағасы.

03

Дайындау және тиеу

ТББ қабылдауы, тиеу алдында фото, Қазақстан бойынша жеткізу.

FAQ

Жиі қойылатын сұрақтар

Есеп, сызба форматтары және материал туралы қысқаша. Қалған сұрақтар — басты беттегі FAQ блогында.
Құн есебін қалай алуға болады және оның бағасы қанша?
Есептеу тегін. Сызбаны және тапсырма сипаттамасын сайттағы форма арқылы, WhatsApp немесе info@kztm.kz поштасына жіберіңіз — инженер жұмыс күндері 24 сағаттан бастап нақты құны мен мерзімі көрсетілген коммерциялық ұсыныс дайындайды.
Сызбаларды қандай форматта қабылдайсыздар?
2D-сызбалар: DWG, DXF, PDF, сондай-ақ CAD-жүйелерінің меншікті форматтары — IDW (Autodesk Inventor), CDW/FRW/SPW (КОМПАС-3D), SLDDRW (SolidWorks), DRW (CATIA). 3D-модельдер: STEP (.step, .stp), IGES (.iges, .igs), Parasolid (.x_t, .x_b), SAT (ACIS), сондай-ақ меншікті — IPT/IAM (Inventor), SLDPRT/SLDASM (SolidWorks), CATPart/CATProduct (CATIA), m3d/a3d (КОМПАС-3D), PRT (NX, Creo). Егер сізде тек қағаз эскиз немесе бөлшек үлгісі болса — біздің конструкторлар жұмыс сызбасын өздері дайындайды.
Лазерлік кесілім газбен немесе қолмен кесуден несімен жақсы?
Құбыр лазері ершікті бағдарлама бойынша ±0,05 мм дәлдікпен кеседі: келте құбыр құбырға саңылаусыз отырады, болгаркамен келтірудің қажеті жоқ, дәнекерлеуші бірдей катетті тегіс жік салады. Он коллектордан тұратын партияда барлық кесілімдер бірдей, ал жинау уақыты бірнеше есе аз.
